详细说明

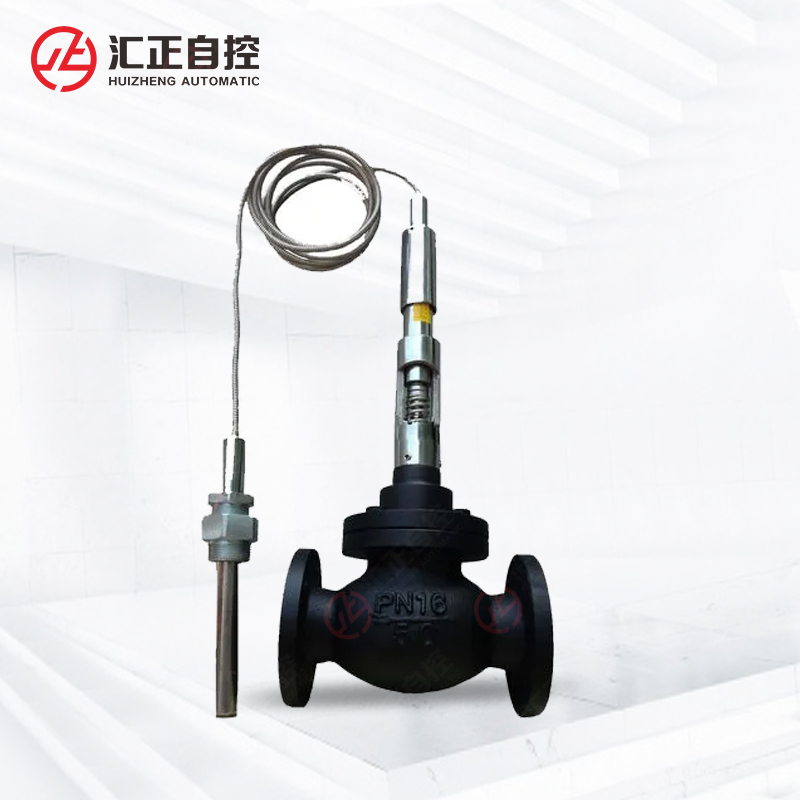

ZZY型自力式压力调节阀无需外加能源,利用被调介质自身能量为动力源,引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。具有动作灵敏,密封性好,压力设定点波动小等优点,广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。本系列调节阀作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。压力分段调节从15~250KPa。可按需要组合满足用户工况要求。
一、ZZY型自力式压力调节阀概述
该系列压差控制阀是无需外加能源,利用被调介质自身能量为动力源,引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。具有动作灵敏,密封性好,压力设定点波动小等优点,广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。
ZZY型自力式压力调节阀有单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)三种结构:执行结构有薄膜式、活塞式二种:作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64;阀体口径范围DN20~300;泄漏量等级有II级、IV级和VI能三档;流量特性为快开;压力分段调节从15~250MPa。可按需要组合满足用户工况要求。
二、ZZY型自力式压力调节阀阀体
阀体形式: | 直通铸造阀 |
公称通径: | DN25 、32 、40 、50 、65 、80 、100 、200 、250、300 |
公称压力: | PN 1.6、2.5、4.0、6.4、10Mpa |
| ANSI 150、300、 600Lb |
| JIS 10K、20K、30K |
连接方式: | 法兰 FF、RF、RTJ、等 |
焊接: | SW、BW |
法兰距: | 符合IEC 534 |
阀盖形式: | 标准型、加长型(散热、低温、波纹管密封) |
填料: | V型聚四氟乙烯、柔性石墨填料等 |
密封垫: | 金属夹石墨密封垫 |
执行机构: | 自立式弹簧执行机构 |
三、ZZY型自力式压力调节阀内部件
阀芯型式: | 单座、套筒、双座 |
流量特性: | 等百分比、线性 |
内件材质: | 标准材质组合及使用温度、压力范围请参阅附录 |
四、ZZY型自力式压力调节阀可提供的选择
阀体 | 型式 | 直通 | 阀盖 | 型式 | 标准、加长型 |
材质 | WCB、WC9、CF8、CF8M等 | 材质 | WCB、WC9、CF8、CF8M | ||
阀芯 | 特性 | 直线、等百分比、快开 | 填料 | “V”型PTFE、柔性石墨、波纹管 | |
材质 | 304304+STL/PTFE316316+STL/PTFE | ||||
执行器 | 自立式弹簧执行机构 | ||||
定位器 | - | ||||
附件 | 导压管、接头 |
五、ZZY型自力式压力调节阀性能参数
公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||||||||||
额定流量系数(KV) | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | |||||||||||
额定行程(mm) | 8 | 10 | 14 | 20 | 25 | 40 | 50 | 60 |
| |||||||||||||||
公称压力(MPa) | 1.6 4.0 6.4 | |||||||||||||||||||||||
压力调节范围(Mpa) | 15~50 40~80 60~140 120~220 160~220 200~260 | |||||||||||||||||||||||
流量特性 | 快开 | |||||||||||||||||||||||
调节精度% | ±5 | |||||||||||||||||||||||
使用温度(℃) | ≤350 | |||||||||||||||||||||||
1、允许泄漏量 | 硬密封(1/h) | 单座:≤10-4阀额定容量(IV)级;双座、套筒:≤5×10-4阀额定容量(II级) | ||||||||||||||||||||||
软密封(1/h) | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.7 | 4.0 | 6.75 | 11.10 | 16.0 | ||||||||||||||
2、减压比 | 大 | 10 | ||||||||||||||||||||||
小 | 1.25 | |||||||||||||||||||||||

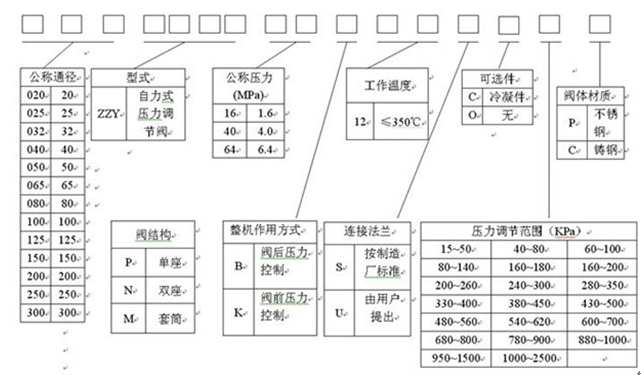

六、ZZY型自力式压力调节阀型号意义
七、ZZY自力式压差控制阀外形尺寸与重量
法兰接管尺寸(B) | 383 | 512 | 603 | 862 | 1023 | 1380 | 1800 | 2000 | 2200 | ||||||
法兰端面距(L) | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | ||
压力调节范围(Kpa) | 15-140 | H | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | 940 | 1000 | |||
A | 280 | 308 | |||||||||||||
200-500 | H | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | 900 | 950 | ||||
A | 230 | ||||||||||||||
120-300 | H | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | 890 | 940 | ||||
A | 176 | 194 | 280 | ||||||||||||
480-1000 | H | 445 | 480 | 670 | 740 | 780 | 850 | 860 | 880 | 930 | |||||
A | 176 | 194 | 280 | ||||||||||||
600-1500 | H | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | 1100 | 1200 | |||||
A | 85 | 96 | |||||||||||||
1000-2500 | H | 445 | 570 | 600 | 820 | 980 | 950 | 1000 | 1100 | 1200 | |||||
A | 85 | 96 | |||||||||||||
重量(Kg) | 26 | 37 | 42 | 72 | 90 | 114 | 130 | 144 | 180 | 200 | 250 | ||||
导压管接头螺纹 | M1.6×1.5 | ||||||||||||||
八、ZZY型自力式压力调节阀订货须知
1、ZZY型自力式压力调节阀名称、型号。
2、 ZZY型自力式压力调节阀 公称通径(mm)及公称压力(MPa)。
3、 ZZZY型自力式压力调节阀额定流量系数(Kv)。
4、ZZY型自力式压力调节阀阀介质名称。
5、 ZZY型自力式压力调节阀工作温度及范围。
9、 ZZY型自力式压力调节阀所配附件
