ZJHN气动薄膜双座调节阀，又称气动双座调节阀或双座调节阀，由气动多弹簧执行机构和双座阀组成。用新型ZHA/B多弹簧执行机构代替老式ZMA/B执行机构，薄膜式气动双座调节阀具有高度低、重量轻、装配简便等优点。

一、ZJHN气动双座调节阀概述

ZJHN气动双座调节阀由气动薄膜多弹簧执行机构和双座调节阀组成。具有高度低、重量轻、安装维修简便等优点。薄膜式气动双座调节阀有上、下两个阀芯球，流体作用在上、下阀芯上的推力，其方向相反而大小接近，不平衡力很小，允许压差大，额定流量系数比同口径的单座阀大，但该阀的泄漏较气动单座调节阀大。适用于对泄露量要求不严格，阀前后压差较大的干净介质场合。

二、ZJHN气动双座调节阀技术参数

公称通径mm			20				25	40		50	65	80	100	150		200	250	300	350	400
阀座直径mm			10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300	可与本公司 商洽生产
额定流量 系数Kv		直线	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1000	1600
		等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	900	1440
公称压力MPa			0.6   1.6    4.0   6.4
行程mm			10				16	25			40			60			100
流量特性			直线、等百分比、快开型
介质温度℃			-15～200（常温型）、-40～+250、-40～+450（中温型）、-100～+200（低温型）
法兰尺寸			铸铁法兰尺寸按JB78、铸钢法兰尺寸按JB79
法兰形式			符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
阀体材质	PN （MPa）	0.6,1.6	WCB（ZG230-450） CF3CF8 CF8M
		4.0,6.4	WCB（ZG230-450）、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀体型式			直通双座铸造球型阀
阀芯材质			1Cr18Ni9、0Cr18Ni12Mo2Ti  CF8 CF8M
上阀盖形式			普通式（常温型）、热片式（中温型）、低温型
可配附件			定位器 手轮 电/气转换器 空气过滤减压器
可调比R			30:1
气源接头			M16×1.5

三、ZJHN气动双座调节阀执行机构技术参数

型　号	ZHA（B）-1	ZHA（B）-2	ZHA（B）-3	ZHA（B）-4	ZHA（B）-5	ZHA（B）-6
有效面积cm2	200	280	400	630	1000	1600
行　程mm	10	16	25	40	60	1000
弹簧范围KPa	20～100（标准）；40～200；80～240；20～60；60～100

四、ZJHN气动双座调节阀性能指标

供气压力 MPa	弹簧压力 KPa	公称通径	20	20	20	20	25	32	40	50	65	80	100	125	150	200	250	300
		阀座直径	10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
0.14	20-100	允许压差MPa	5.3	3.7	2.3	1.3	0.8	0.5	0.5	0.3	0.25	0.2	0.12	0.12	0.08	0.05	0.05	0.035
0.24	40-200		6.4	6.4	5.5	3.1	1.8	1.2	1.1	0.7	0.65	0.45	0.18	0.18	0.10	0.10	0.10	0.07

五、ZJHN气动双座调节阀零件材质

公称通径mm		DN15-DN300
材料代号		C（WCB）	P（304）	R（316）
主要 零件	阀体、阀盖	WCB（ZG230-450）	ZG1Cr18Ni9Ti（304）	ZG1Cr18Ni12Mo2Ti（304）
	阀芯、阀座	1Cr18Ni9Ti（304）或司钛莱合金堆焊	1Cr18Ni9Ti（304）或司钛莱合金堆焊	1Cr18Ni12Mo2Ti或司钛莱合金堆焊
	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	填料	V型聚四氟乙烯（F4）、柔性石墨、不锈钢波纹管
	垫片	增强聚四氟乙烯 （F4）、不锈钢垫片、金属石墨缠绕垫片
	上下膜盖	A3钢板冲压
	波纺膜片	丁晴橡胶夹增强涤沦织物
	弹簧	60Si2Mn
	推杆、衬套	2Cr13
	轴套	聚氨酯（用于反作用）
适用 工况	适用介质	水蒸汽油品类气液体	硝酸碱类腐蚀性气液体	醋酸类等腐蚀性气液体
	常温型	-30～+250   F4：≤200℃	-40～+250   F4：≤200℃	-40～+250℃ F4：≤200℃
	高温型	-30～+450℃	-40～+550℃	-40～+550℃
	低温型		-40～-60℃、 -60～-100℃

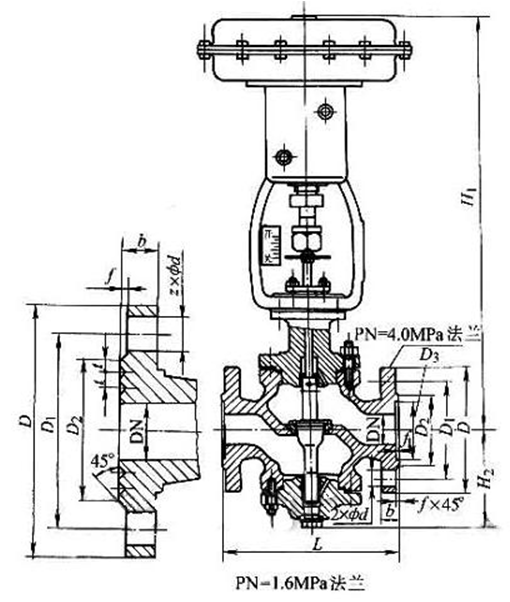

六、ZJHN气动双座调节阀外形尺寸

①气动双座调节阀名称与参数②气动双座调节阀口径的选择③气动双座调节阀流量特性选择④气动双座调节阀作用方式选择⑤气动双座调节阀泄漏量应满足工艺要求⑥气动双座调节阀压差（包括正常工作压差，阀关闭时压差）⑦气动双座调节阀耐蚀性等以及是否带附件以便我们的为您正确选型。
