气动O型切断球阀

产品名称: 气动O型切断球阀

详细说明

ZSHO气动切断球阀,O型切断球阀,气动O型球阀与电磁换向阀等气动元件配合,可用于化工、石油、制药、造纸、冶金、污水处理等工业部门的输送管道以及油船、油罐车的管道介质的切断或开启。

一、ZSHO气动O型切断球阀概述

ZSHO气动O型切断球阀与电磁换向阀等气动元件配合,可用于化工、石油、制药、造纸、冶金、污水处理等工业部门的输送管道以及油船、油罐车的管道介质的切断或开启。如果管道输送介质为含有纤维丝状、颗粒物或粘度极高等工况。可以选择气动V型球阀。

二、ZSHO气动O型切断球阀特点

1、流通能力大、且介质流向不受限制。

2、密封阀座采用优质塑料等软材料、具有可靠的密封性。

3、除适用于一般的气、液体外,更适用于高粘度,以及带有纤维状和悬浮颗粒的介质。

4、结构简单、维修方便。

三、ZSHO气动O型切断球阀结构及原理

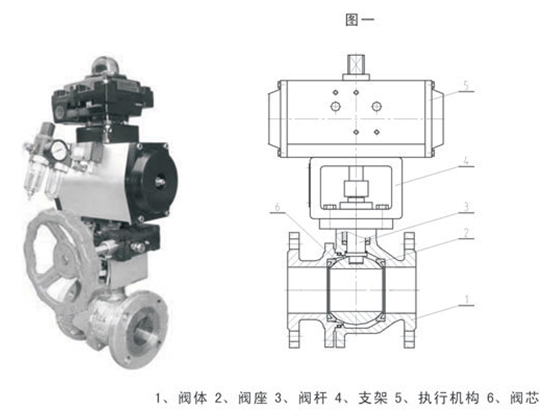

气动O型切断球阀是由O型球阀、气缸式执行机构两大部分及电器元件组成,如图一所示,气缸式执行机构是O型球阀的驱动装置,当压缩气体通过电磁阀或其他控制器进入气缸一端,推动活塞移动,通过活塞杆、曲柄、立轴等传动机构,使球芯以立轴为中心旋转90°,使球阀由开(或关)的状态变为关(或开)的状态。达到对管道内介质的自动控制。

在气缸式执行机构侧面有二个M10×1(或G1/4″)的螺孔,可以通过连接板安装电磁换向阀,顶部也有二个M10×1的螺孔,可以通过支承件安装二个行程开关。中心旋转顶端可用扳手进行手动操作。

四 、ZSHO动O型切断球阀型号意义

以ZSHO-16为例

Z:执行器大类   S:活塞式   H:执行机构横置(横缸式)   O:O型球阀   16:公称压力16,40,64,100

五、ZSHO气动O型切断球阀技术参数

公称通径(mm)

15

20

25

32

40

50

65

80

100

125

150

200

额定流量系数Kv

19

38

72

110

170

270

450

510

940

1400

2200

3500

公称压力PN

1.6/4.0/6.4/10.0MPa

球芯转角

90°

流量特性

快开(on-off)

阀体材质

铸钢(ZG251)或铸不锈钢(ZG1Cr18Ni9)

内件材质

球芯:1Cr18Ni9:阀座:聚四氟乙烯:轴:3Cr13

适用温度

普通型40~180℃(软密封)硬密封:-60~450℃

信号接管螺纹

M10×1

操作压力

400~800KPa

六、ZSHO气动O型切断球阀外形尺寸

单位:mm

通  径

L

A

H

H1

PN16、25、40

PN64

15

130

165

267

160

75

20

140

190

267

170

75

25

140

216

267

175

75

32

165

229

267

192

75

40

165

241

328

200

90

50

203

292

328

235

90

65

222

330

328

248

90

80

241

356

328

248

90

100

305

432

425

282

100

125

356

508

425

297

100

150

394

559

636

425

140

200

457

660

636

442

140

250

533

787

696

486

165

1、上述结构长度L以GB12221为例,也可以按用户指定其他标准(包括国标标准)或其它非系列。

2、用户不指定时,阀门法兰我公司按GB9113-2000,也可以按用户指定其它标准(包括国际标准,如ANSI、JIS、API等)。

3、所配执行机构以国产DA和ZSH型双作用为基本配制,配弹簧复位(单作用执行机构)或进口执行机构时须特别指明。

七、ZSHO气动O型切断球阀订货须知

①气动O型切断球阀公称通径、公称压力

②气动O型切断球阀介质及温度

 ③气动O型切断球阀阀体材料(如内件材料有特殊要求时,另行商议)

④气动O型切断球阀气动执行机构是单作用(弹簧复位)还是双作用·整机作用方式(气开还是气关)
