电动O型切断球阀ZDRO

电动O型切断球阀ZDRO
产品名称: 电动O型切断球阀ZDRO

详细说明

ZDRO电动O型切断球阀具有结构简,切换迅速、流通能力大,零泄漏等特点,适用于高粘度、含纤维、固体颗粒流体的场合,广泛应用于石油化工,冶金、轻工等工业自控领域对气体、液体输送管道中介质的切断或流通。

一、ZDRO电动O型切断球阀概述

ZDRO电动o型切断球阀是由电子式角行程执行机构3610R或3410R系列与球阀调节机构组成。具有结构简单,切换迅速、流通能力大,零泄漏等特点。

O型切断球阀适用于高粘度、含纤维、固体颗粒流体的场合,广泛应用于石油化工,冶金、轻工等工业自控领域对气体、液体输送管道中介质的切断或流通。

二、ZDRO电动O型切断球阀执行标准

1、设计与制造:GB12237-89、API608、API 6D、JPI7S-48、BS5351、DIN3357。
2、法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JISB2212~2214、NF E29-211、DIN2543。
3、结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验:JB/T 9092、API 598。

三、ZDRO电动O型切断球阀技术参数

公称通径 mm

15

20

25

32

40

50

80

100

额定流量系数Kv

20

38

72

110

170

270

510

940

公称压力 MPa

1.0;1.6;6.4

额定转角 °

0~90

流量特性

快开

介质温度℃

-20~120

阀体材质

HT200 ;ZG230-450 ;ZG1Cr18Ni9Ti;ZG0Cr18Ni12Mo2Ti

球体材质

1Cr18Ni9;0Cr18Ni12Mo2Ti

配执行机构型号

PN10、16

361RSA-05
341RSA-05

361RS(X)B-10
341RS(X)B-10

361RSC-30
341RSC-30

PN64

361RS(X)B-10
341RS(X)B-10

361RSC-30
341RSC-30

361RSD-150
341RSD-150

泄漏量:完全切断严密不漏(试验介质为水)。

四、ZDRO电动O型切断球阀执行机构技术参数

类别

型号

输出力矩 N.m

动作时间 S/90°

技术参数

普通型

361RSA-05
341RSA-05

50

17

电源:220±10%Va.c.50Hz
驱动电机:交流可逆电机
输入信号:1-5V d.c.
4-20mA d.c.(信号线用屏蔽线)
开度信号:4-20mA d.c.
保护等级:相当IP55
防爆标志:ExdⅡBT4

361RSB-10
341RSB-10

100

18

361RSC-30
341RSC-30

300

24

361RSD-150
341RSD-150

1500

42

防爆型

361RXB-10
341RXB-10

100

18

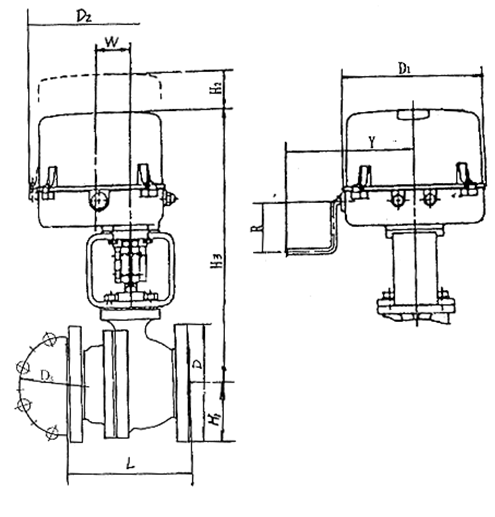

五、ZDRO电动O型切断球阀外形尺寸


PN1.6  mm

公称通径

L

D

H1

H2

H3

D3

D1

R

Y

D2

W

15

112

95

48.5

120

322

65

225

80

200

260

56

20

120

105

51.5

120

325

75

225

80

200

260

56

25

128

115

55

120

333

85

225

80

200

260

56

32

150

135

67.5

155

427

100

255

160

225

290

68

40

170

145

72.5

155

448

110

255

160

225

290

68

50

180

160

72.5

155

456

125

255

160

225

290

68

80

200

195

100

165

535

160

335

160

260

380

80

100

230

215

110

165

568

180

335

160

260

380

80

125

356

245

152

165

635

210

335

320

260

380

80

150

394

280

170

165

700

240

335

320

260

380

80

200

457

335

300

120

860

295

470

400

365

520

65

PN64 mm

公称通径

L

D

H1

H2

H3

D3

D1

R

Y

D2

W

20

145

125

37.5

155

366

90

255

160

225

290

68

25

156

135

39

155

366.5

100

255

160

225

290

68

40

200

165

87.5

165

506

125

335

160

260

380

80

50

215

175

87.5

165

516

135

335

160

260

380

80

80

260

210

112.5

120

670

170

520

200

365

520

65

100

300

250

133

120

698

200

520

200

365

520

65

125

381

295

200

120

710

240

470

400

365

520

65

150

403

340

270

120

730

280

470

400

365

520

65
