【全】小流量调节阀的小流量的CV值 智能气动调节阀与普通调节阀的比较

发布时间 : 2017-10-16

小流量调节阀的小流量的CV值?今天浙江汇正自控阀门有限公司就给大家带来“小流量调节阀的小流量的CV值 智能气动调节阀与普通调节阀的比较”,让您除了了解之前的之外,能对该行业有更多的认识!

【全】小流量调节阀的小流量的CV值 智能气动调节阀与普通调节阀的比较

小流量调节阀所说的小流量是指Cv值为0.05或者更小。

在工业系统的许多应用中,对常压下的少量物料或极高压差下稍大的物料量都要求有精确的控制,这时计算的Cv值都是很小的,这可以用在产量极少的中间试验装置或用在把少量试剂添加到大量工艺流体的工业设备。

在考虑使用这些小流量调节阀时,选用的准则和那些常规调节阀大不相同,例如:和调节阀串接的摩擦损失很小,也没有不利的泵压头特性,不要求有真正的等百分比特性。主要的设计问题是认真研究实际需要的流量范围。CV值越小就越成为理论值。它们作为流通能力的指标是有用的,但精确性和重复性却值得怀疑,因为在许多情况下,由于通过节流部分的流体可能是层流,也可能是层流和紊流的混合,这种混合流动随阀门行程的变化或流动调节而改变。

从设计观点上看,需要流体节流的实际尺寸确实很小,但许多小流量的应用涉及到高压差并伴随磨损的问题,这个事实就带来更多的难题。

在标准阀的设计中,流通能力主要由阀座孔的直径来决定,当流体能力减少,实际的小直径达到1/16英寸,这样,孔的理论CV值近似于0.06或者接近于小流量范围的上限,主要用减少阀芯行程或者限制通道口开度的方法来使它更进一步减小。

对于少数严格的使用场合,可以利用锥形针或带铣槽的柱塞在孔中调节,孔径范围从1/8英寸到1/4英寸,这种类型的阀门行程约为1/2英寸,这种小流量阀内件在工厂应用时可安装在普通直通阀的阀体中,但可以显著减小阀体和执行机构两者的尺寸。这种调节阀重量轻、紧凑、很适用于实验装置的操作。

前面已经说过,当尺寸减小时,小流量调节阀内件的CV值的意义不大,幸而,在阀座孔得到很大的有效流量范围。除了阀行程可以调整之外,阀内件易于替换,而且,若用许多一样的阀门,维修几套阀内件的费用也不高,因为对一样的阀体,都是可以互换的。

用常规公式来计算所要求的CV值,然后为所用的特定阀门选用接近大尺寸的阀内件,例如实际操作时这些阀内件太小调节,小流量调节阀的小流量的CV值可以用简单地增加阀行程或者稍微修正阀芯的方法来提高流通能力。

很多人查看了:

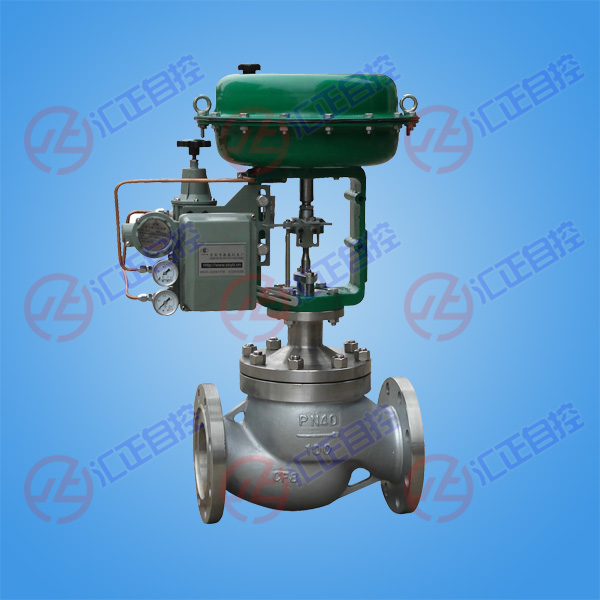

  这类调节阀的结构与普通调节阀相同,因附带智能阀门定位器而使调节阀具有智能化功能智能阀门定位器与普通阀门定位器的主要区别如下

   1.调节阀流量特性的实现方式不同。智能定位器的反馈部分采用线性反馈,所需调节阀流量特性是在设定回路实现的。普通定位器的反馈部分是不同形状的凸轮,通过改变凸轮形状来实现所需调节阀流量特性。详见5.3节。

   2.输入输出方式不同。通常,智能阀门定位器是智能电气阀门定位器。与一般电气阀门定位器比较,智能电气阀门定位器的输入信号是标准的4~20mA或1~5V电信号,它需要经模数转换后作为微处理器的输入信号。而一般电气阀门定位器输入信号虽然是4—20mA或l~5V电信号,但它不需要经模数转换,可直接送电磁线圈产生电磁力,实现力平衡。智能阀门定位器的输出信号是数字信号,它通常送压电阀组,通过压电阀组的开关来调节送调节阀膜头的气压,一般电气阀门定位器的输出信号是经气动放大器放大后的气信号。

   3.采用的控制方式不同。智能阀门定位器与一般的计算机控制装置类似,采用离散控制方式,因此,在采样间隔内,调节阀开度不变化。运行过程中,调节阀开度呈现阶梯形变化。一般阀门定位器采用连续控制方式,因此,整个控制过程中,调节阀开度的变化是连续的(除了因死区造成的跃变外)。

   4.反馈信号检测处理不同。智能阀门定位器中调节阀反馈信号需经模数转换后送微处理器处理,而一般阀门定位器反馈信号直接作为反馈力(力矩),不需要经模数转换为电信号。一些智能阀门定位器输入信号采用标准模拟信号,在同一导线还传输HART数字信号,组成混合信号的智能阀门定位器,它不属于现场总线智能阀门定位器,但仍属于智能阀门定位器。

阅读了“小流量调节阀的小流量的CV值 智能气动调节阀与普通调节阀的比较”,相信大家对于小流量调节阀的小流量的CV值等问题有了大概了解,如果您还想了解小口径单座调节阀、厂家等相关内容,敬请关注我们的后续新闻!
