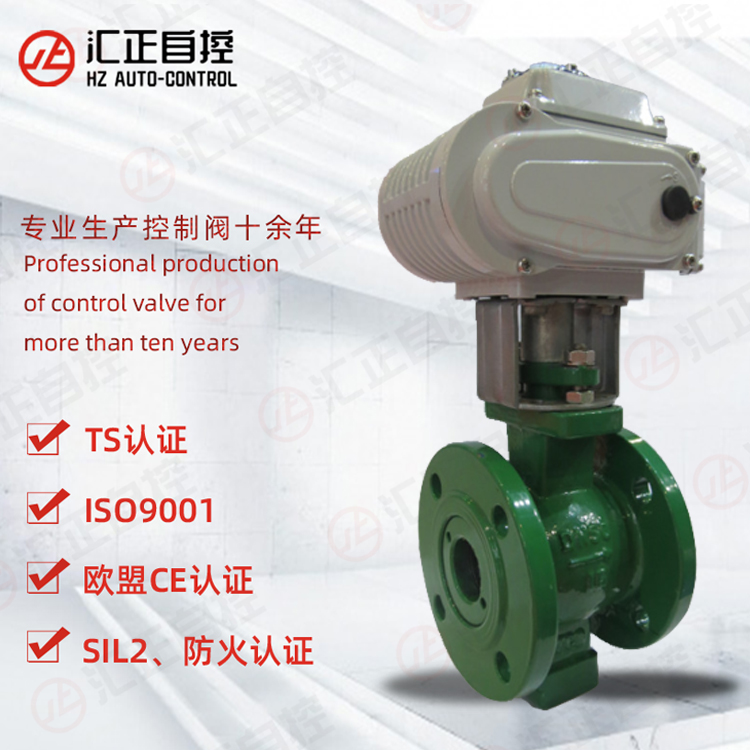

电子式V型调节球阀

电子式V型调节球阀
产品名称: 电子式V型调节球阀

详细说明

ZDRV型电动V型调节球阀是一种旋转型调节球阀,ZAJV型为电动机械式(内无伺服放大器),须配伺服放大器和电动操作器才能实现比例调节;而ZDJV型电子式V形调节球阀的执行机构内含伺服机构.
一、ZDRV电动V型球阀概述
ZDRV电动V型球阀是一种旋转型调节球阀,为电动单元组合仪表中的执行单元,ZDRV型为电动机械式(内无伺服放大器),须配伺服放大器和电动操作器才能实现比例调节;而ZDRV型电子式V形调节球阀的执行机构内含伺服机构。输入信号(DC4-20mA或15V)及电源(220V,50HZ)即可调节。
阀门结构有安装增强聚四氟乙烯软密封阀座与1Cr18Ni9Ti或0Cr18Ni12Mo2(Ti)部分堆焊司太莱合金的全金属硬密封阀座两种。分别用于常温(-40~200℃)及高温(-60~450℃)场合。
电动V型球阀传动效率高,推力大,密封性能好,额定流量系数大,零件互换性强等特点。因阀芯与阀座关闭时有“剪切”作用,特别用于介质含有纤维丝状、颗粒物、浆液等工况。广泛应用于造纸、石油、化工、制药、冶金、轻纺、污水处理等生产部门的气体、蒸汽、液体输送管道中介质流量、压力、液位、温度调节,以达到自动化控制过程中生产工艺按一定的规范进行。
二、ZDRV电动V型球阀结构

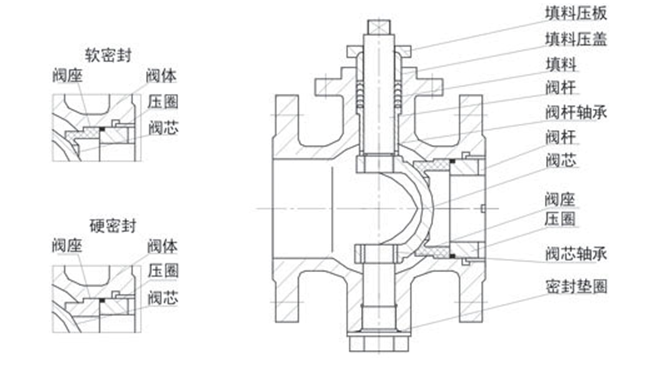

电动V型球阀主要由电动执行机构和带V形切口的部分球面形调节球阀两部分组成,其结构见下图。

三、ZDRV电动V型球阀参数


公称通径DN(mm)

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数(kv)

25

50

70

100

180

270

440

680

990

1760

2750

3900

公称压力PN (MPa)

1.6、2.5、4.0、6.4(其它公称压力特殊设计)

流量特性

近似等百分比

阀芯转角(度)

0°±3°至90°±3°(可调)

适用工作温度(℃)

软密封;PTFE(-30~150)、增强PTFE(-40~200)、对位聚苯
(-40~300)、  硬密封-250~450

允许压差(MPa)

为介质工作压力

允许泄漏量等级

软密封Ⅵ级(或无泄漏)    硬密封Ⅳ级,  GB/T4213-92

可调比R

100

执行
机构

电子式

361RSA-05

361RSB-10

361RSB-20

361RSC-30

361RSC-50

-65

机械式

DKJ-210

DKJ-310

DKJ-410

DKJ-510

DKJ-610

电子式执行机构还可配其它国内外产品。
四、ZDRV电动V型球阀零件材料


零件名称

材料

零件名称

材料

阀体

ZG1Cr18Ni9(Ti)
ZG0Cr18Ni12Mo2(Ti)
ZG230-450

阀座(密封环)

聚四氟乙烯(增强)
1Cr18Ni9
0Cr18Ni12Mo2Ti

阀杆

2Cr13
0Cr17Ni4Cu4Nb

压圈

0Cr17Ni12Mo2
1Cr18Ni9(Ti)

阀芯

ZG1Cr18Ni9(Ti)(镀铬)
ZG0Cr18Ni12Mo2(Ti)(镀铬)

填料

聚四氟乙烯
柔性石墨

阀杆轴承

0Cr17Ni12Mo2

垫环

氟橡胶O形圈/金属密封环

五、ZDRV电动V型球阀外形尺寸


公称通径

L
Pn16~64

H

H1

φA

25

100

425

75

225

32

105

435

78

225

40

115

475

86

255

50

125

475

90

255

65

145

510

117

270

80

155

550

124

270

100

175

590

124

270

125

200

720

153

335

150

225

750

165

470

200

275

870

197

470

250

325

900

302

470

法兰标准按GB9113-2000,阀门结构长度按GB12221。用户需要及他标准(ANSI、API、JIS)也可以制造。
六、ZDRV电动V型球阀订货须知
如未选定阀门型号,订货时请告知以下参数:
1·ZDRV电动V型球阀名称、型号
2·ZDRV电动V型球阀公称通径、公称压力
3·ZDRV电动V型球阀介质名称、介质工作温度
4·ZDRV电动V型球阀阀门作用方式:电开或电闭
5·ZDRV电动V型球阀阀体、阀内件材料要求
