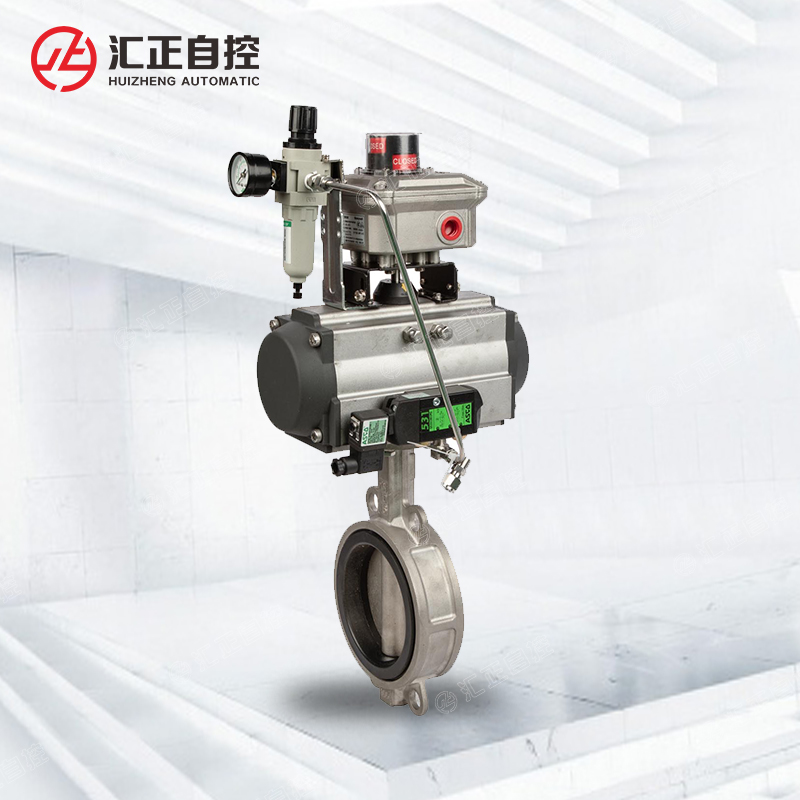

偏心旋转阀（凸轮挠曲阀/全功能阀）

产品名称： 偏心旋转阀（凸轮挠曲阀/全功能阀）

详细说明

偏心旋转阀是一种结构新颖的调节阀。阀芯的回转中心不与旋转轴同心，可减少阀座磨损，延长使用寿命；还具有流量大，可调范围广的优点。调节阀的泄漏量符合IEC60534-4-2006或ANSIFCI70-2-2013 标准。

本产品符合GB/T4213-2008 标准。

　　

阀体

形     式	偏心旋转阀
公称通径	1"（25）、1¼"（32）、1½"（40）、2"（50）、2½"（65）、3"（80）、4"（100）、 5"（125）、6"（150）、8"（200）、10"（250）、12"（300）、14"（350）、16"（400）
公称压力	Class150、300、600、900； PN16、20、25、40、50、63、100、110、150、160； 注：Class900、PN150、PN160 仅有法兰式。
连接型式	无法兰连接（对夹式）RF； 法兰式RF、MFM； 法兰标准：ASMEB16.5;JISB2201;HG/T20592;HG/T20615;JB/T79.1;JB/T79.2; GB/T9112
材     料	参见表2
上阀盖	与阀体成一个整体：－45～＋400℃
填  料	聚四氟乙烯填料、石墨填料

阀内组件

阀芯型式	偏心旋转阀芯
流量特性	近似线性（见图1）
阀    座	压紧式阀座
阀内件材料	参见表2
额定行程	配VR执行机构全开60° 配AT/AW执行机构全开90°

执行机构

型号规格	气动执行机构
	VR1	VR2	VR3		AT	AW
弹簧范围 kPa	70～ 140	100～ 200	80～ 160	180～ 280	—
供气压力kPa	220	350	350	500	400～700kPa
气源接口	NPT1/8″、NPT1/4″、NPT3/8″、NPT1/2″、NPT3/4″
环境温度	标准型-20～+80℃ 高温型-15～+120℃ 低温型-40～+80℃
附件	定位器、空气过滤减压阀、保位阀、行程开关、阀位传送器、手轮机构等

格	电动执行机构
	M 系列
输入信号	4～20mA·DC
电源电压	380VAC/50Hz(60Hz可选)
行程角度	90°±5°
环境温度	-25℃～+70℃

性能PERFORMANCE

执行机构 性能参数	AT、AW系列气动执行机构	M系列电动执行机构
阀作用型式	气关式或气开式	电关式或电开式
泄漏量	金属阀座：符合IEC60534-4-2006  或ANSI FCI70-2-2013 Ⅳ级、V级 软阀座：符合IEC60534-4-2006或ANSI FCI70-2-2013Ⅵ级	金属阀座：符合IEC60534-4-2006  或ANSI FCI70-2-2013 Ⅳ级、V级 软阀座：符合IEC60534-4-2006或ANSI FCI70-2-2013Ⅵ级
回差	2%	2%
基本误差	±2%	±2%
可调范围	100:1	100:1
