气动V型调节球阀

产品名称： 气动V型调节球阀

详细说明

ZSHV气动V型调节球阀是一种旋转型调节球阀，为气动单元组合仪表中的执行单元，一般与电气阀门定位器或气动阀门定位器组合使用。广泛应用于化工、电力、轻纺、食品、医药、造纸等行业对工艺介质进行截止或调节控制。

一、ZSHV气动V型调节球阀概述

ZSHV气动V型调节球阀简称气动球阀，是一种旋转型调节球阀，为气动单元组合仪表中的执行单元，一般与电气阀门定位器或气动阀门定位器组合使用。阀门结构有安装增强聚四氟乙烯软密封阀座与1Cr18Ni9或0Cr18Ni12Mo2（Ti）部分堆焊司太莱合金的全金属硬密封阀座两种。分别用于常温（-40～200℃）及高温（-60～450℃）场合。该产品传动效率高，推力大，密封性能好，额定流量系数大，零件互换性强等特点。因阀芯与阀座关闭时有“剪切”作用，可特别用于介质含有纤维丝状、颗粒物或粘度极高等工况。

V型调节球阀广泛应用于造纸、石油、化工、制药、冶金、轻纺、污水处理等生产部门的气体、蒸汽、液体输送管道中介质流量、压力、液位、温度调节，以达到自动化控制过程中生产工艺按一定的规范进行。

二、ZSHV气动V型调节球阀结构

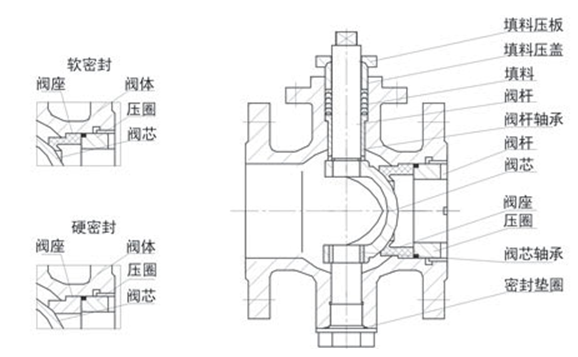

气动V型调节球阀主要由气动活塞式执行机构和带V形切口的部分球面形调节球阀两部分组成，其结构见下图。

三、ZSHV气动V型调节球阀性能参数

公称通径DN（mm）	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数（kv）	25	50	70	100	180	270	440	680	990	1760	2750	3900
公称压力PN	MPa		1.6， 2.5， 4.0，6.4（6.3）/2.0， 5.0， 11.0
	Bar		16， 25， 40， 64（63）/20， 50， 110
	Lb		ANSI：Class150、Class300、Class600
流量特性	近似等百分比
阀芯转角（度）	0°±3°至90°±3°（可调）
操作压力（MPa）	双作用0.4～0.8 单作用0.4～1.0
适用工作温度（℃）	软密封：PTFE（-30～150）、增强PTFE（-40～200）、对位聚苯 （-40～300）、硬密封-250～450
允许压差（MPa）	为介质工作压力
允许泄漏量等级	软密封Ⅵ级（或无泄漏）硬密封Ⅳ级
动作时间（S）	0.5～7
执行机构输出力矩（Nm）	5.9～8000
执行机构操作压力	0.40～0.8Mpa

四、ZSHV气动V型调节球阀选配附件

1、电气阀门定位器、空气过滤减压器（气源处理三联件）

2、电磁阀（电压、是否防爆）

3、限位开关（回讯器）、阀位传送器

4、保位阀

5、手轮

五、ZSHV气动V型调节球阀零件材料

零件名称	材料	零件名称	材料
阀体	ZG1Cr18Ni9（Ti） ZG0Cr18Ni12Mo2（Ti） ZG230-450	阀座（密封环）	聚四氟乙烯（增强） 1Cr18Ni9（硬密封） 0Cr18Ni12Mo2Ti
阀杆	2Cr13 0Cr17Ni4Cu4Nb	压圈	0Cr17Ni12Mo2 1Cr18Ni9（Ti）
阀芯	ZG1Cr18Ni9（Ti）（镀铬） ZG0Cr18Ni12Mo2（Ti）（镀铬）	填料	聚四氟乙烯 柔性石墨
阀杆轴承	0Cr17Ni12Mo2	垫环	氟橡胶O形圈/金属密封环

六、ZSHV气动V型调节球阀外形尺寸

公称通径	L （PN16～64）	H	H1	L0	执行机构
25	102	250	75	152	AT100
32	102	250	78	152	AT100
40	114	305	86	230	AT250
50	125	305	90	230	AT250
65	145	350	117	271	AT300
80	165	385	124	308	AT350
100	194	385	124	308	AT350
125	210	430	153	360	AT400
150	230	525	165	464	AT500
200	243	615	197	576	AT600
250	297	695	302	684	AT700
300	380	786	368	756	AT800
400	525	1029	479	839	AT900

法兰按GB9113-2000，执行机机构以意大利进口AT为样（也可以配其它执行机构）

阀门结构长度按GB12221。用户需要及他标准（ANSI、API、JIS）也可以制造。

七、ZSHV气动V型调节球阀订货须知

①V型调节球阀名称与参数

②V型调节球阀口径

③V型调节球阀压差（包括正常工作压差，阀关闭时压差）

④V型调节球阀耐蚀性等

⑤V型调节球阀零件材质。
