电动套筒调节阀

产品名称: 电动套筒调节阀

详细说明

ZDLM电子式电动套筒调节阀由3810L型(或PSL系列)直行程电子式电动执行机构和精小型套筒阀组成。内含饲服功能,接受统一的4-20mA或1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。

一、ZDLM电动套筒调节阀概述

ZDLM电动套筒调节阀由PS系列或3610系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。

电动执行机构为电子式一体化结构,内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制调节阀开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特ZDLM点。控制精度和性能比DKZ型有明显提高。

电动套筒调节阀的阀芯为流体压力平衡型阀芯。而电动单座调节阀的阀芯为流体压力不平衡型阀芯,所以电动套筒调节阀更能适应压差较大的场合。在有些场合可以代替电动单座调节阀

二、ZDLM电动套筒调节阀应用

ZDLM套筒调节阀具有稳定性好,不易产生震动,噪音低,对温度敏感等特点,单密封型电子式电动套筒调节阀适用于泄漏要求较严,压差不大的干净介质场合。双密封型电子式电动套筒调节阀适用于泄漏要求不严,压差较大的干净介质场合。小孔节流型,可作低噪音阀使用。电子式电动套筒调节阀广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。

三、ZDLM电动套筒调节阀技术参数

1、主要技术参数

公称通径DN(mm)

25

40

50

80

100

150

200

额定流量系数Kv

全量

15

35

50

125

190

400

630

0.6

9

20

30

75

115

240

350

流量特性

直线、等百分比

公称压力PN(MPa)

1.6,4.0,6.4

连接型式

法兰连接:PN1.6按JB79-59标准

配用执行机构型号

DKZ-310

DKZ-410

DKZ-410

出抽推力(N)

4000

6400

6400

行程L(mm)

16

25

40

60

全行程时间(S)

12.5

20

32

40

作用方式

电开式(K)常用;电关式(B)

输入信号

0~10mA 4~20mA  DC

供电电源

220V;50~60Hz

固有可调比R

30:1

2主要技术性能指标

项目

技术性能指标

基本误差%

≤±5

回差%

≤3

死区%

≤5

泄漏量

0.01%×阀额定容量

额定流量系数误差%

≤±10

3、电动套筒调节阀材料和适用温度范围

阀体材料

材料牌号

公称压力(MPa)

适用温度范围(℃)

常温型

热片型

铸钢

ZG230~450

4.0,6.4

-40~250

-40~450

铸不锈钢

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

4.0,6.4

-40~250

-60~450

4允许压差

      标准组配的电动套筒调节阀允许压差较大,但考虑到介质流体对阀塞、套筒的冲蚀和高压差引起的噪声、振动,因此当阀的压差超过3MPa时:则应采取相应的工艺措施。

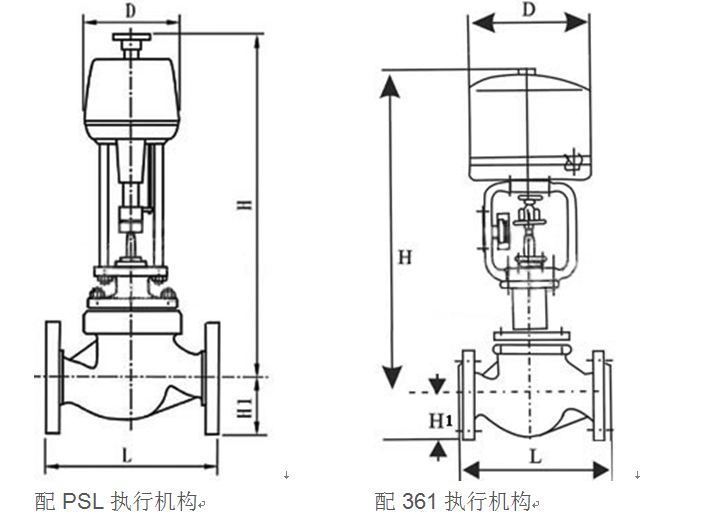

四、ZDLM电动套筒调节阀外形尺寸 mm



五、ZDLM电动套筒调节阀外形尺寸

公称通径 DN(mm)

25

32

40

50

65

80

100

125

150

200

250

300

L

PN16/25

185

200

222

254

276

298

352

410

451

550

640

880

PN40

197

200

235

267

292

317

368

425

473

640

760

910

PN64

200

210

251

286

311

337

394

440

508

670

810

950

H

PN16/25

57.5

75

75

85.5

92.5

100

110

142.5

158

170

195

230

PN40

57.5

75

75

82.5

92.5

100

117.5

150

167.5

187.5

205

245

PN64

40

85

85

90

102.5

107.5

125

172.5

195

207.5

230

260

H1

365

425

430

445

660

680

690

748

740

780

820

880

H2

PSL

465

465

465

465

560

560

560

560

560

788

788

788

3810

373

495

495

495

700

700

700

725

725

725

725

725

D

177

177

177

177

182

182

182

182

182

218

218

218

R

225

225

225

225

257

257

257

310

310

310

310

310

六、ZDLM电动套筒调节阀订货须知

①套筒调节阀名称与参数②套筒调节阀口径的选择③套筒调节阀流量特性选择④套筒调节阀调节速度选择⑤套筒调节阀作用方式选择⑥套筒调节阀泄漏量应满足工艺要求⑦套筒调节阀压差(包括正常工作压差,阀关闭时压差)
