电动大口径调节阀

产品名称： 电动大口径调节阀

详细说明

 ZDLM电动大口径套筒调节阀除了精小型套筒阀的一般特点外，还具有更大的流通能力和更高的动作性能。因此，它特别适用于化工、石油、冶金、电站等工业部门的一般流体介质和大流量工艺条件的生产过程控制系统。该阀由电动（电子式）执行机构与大口径套筒阀组成。它结构紧凑，流道通畅，具有流量特性精确、可调节范围宽大、阀座泄漏量微小等特点。

一、ZDLM电动大口径调节阀概述

ZDLM电动大口径套筒调节阀由PS系列或3610系列直行程电动执行机构和低流阻直通单座阀组成。（也可配其它品牌直行程执行机构）。

电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号（4-20mADC或1-5VDC）及电源即可控制调节阀开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特ZDLM点。控制精度和性能比DKZ型有明显提高。

电动大口径套筒调节阀的阀芯为流体压力平衡型阀芯。而电动单座调节阀的阀芯为流体压力不平衡型阀芯，所以电动套筒调节阀更能适应压差较大的场合。在有些场合可以代替电动单座调节阀

二、ZDLM电动大口径套筒调节阀应用

ZDLM电动大口径套筒调节阀具有稳定性好，不易产生震动，噪音低，对温度敏感等特点，单密封型电子式电动套筒调节阀适用于泄漏要求较严，压差不大的干净介质场合。双密封型电动大口径套筒调节阀适用于泄漏要求不严，压差较大的干净介质场合。小孔节流型，可作低噪音阀使用。电子式电动大口径套筒调节阀广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。

三、ZDLM电动大口径套筒调节阀技术参数

1、主要技术参数

公称通径DN（mm）		25	40	50	80	100	150	200
额定流量系数Kv	全量	15	35	50	125	190	400	630
	0.6	9	20	30	75	115	240	350
流量特性		直线、等百分比
公称压力PN（MPa）		1.6，4.0，6.4
连接型式		法兰连接：PN1.6按JB79-59标准
配用执行机构型号		DKZ-310			DKZ-410		DKZ-410
出抽推力（N）		4000			6400		6400
行程L（mm）		16	25		40		60
全行程时间（S）		12.5	20		32		40
作用方式		电开式（K）常用；电关式（B）
输入信号		0~10mA 4~20mA  DC
供电电源		220V；50~60Hz
固有可调比R		30：1

2、主要技术性能指标

项目	技术性能指标
基本误差%	≤±5
回差%	≤3
死区%	≤5
泄漏量	0.01%×阀额定容量
额定流量系数误差%	≤±10

3、电动大口径套筒调节阀材料和适用温度范围

阀体材料	材料牌号	公称压力（MPa）	适用温度范围（℃）
			常温型	热片型
铸钢	ZG230~450	4.0，6.4	-40~250	-40~450
铸不锈钢	ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti	4.0，6.4	-40~250	-60~450

4、允许压差

      标准组配的电动大口径套筒调节阀允许压差较大，但考虑到介质流体对阀塞、套筒的冲蚀和高压差引起的噪声、振动，因此当阀的压差超过3MPa时：则应采取相应的工艺措施。

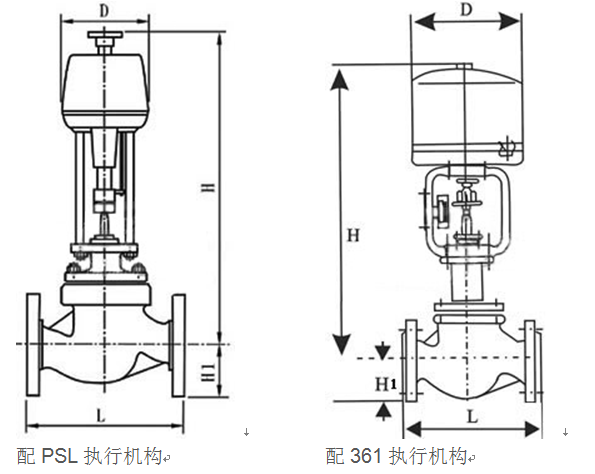

四、ZDLM电动大口径套筒调节阀外形尺寸 mm

五、ZDLM电动大口径套筒调节阀外形尺寸 公称通径 DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300 L PN16/25 185 200 222 254 276 298 352 410 451 550 640 880 PN40 197 200 235 267 292 317 368 425 473 640 760 910 PN64 200 210 251 286 311 337 394 440 508 670 810 950 H PN16/25 57.5 75 75 85.5 92.5 100 110 142.5 158 170 195 230 PN40 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5 205 245 PN64 40 85 85 90 102.5 107.5 125 172.5 195 207.5 230 260 H1 365 425 430 445 660 680 690 748 740 780 820 880 H2 PSL 465 465 465 465 560 560 560 560 560 788 788 788 3810 373 495 495 495 700 700 700 725 725 725 725 725 D 177 177 177 177 182 182 182 182 182 218 218 218 R 225 225 225 225 257 257 257 310 310 310 310 310 六、ZDLM电动大口径套筒调节阀订货须知 ①ZDLM电动大口径套筒调节阀名称与参数 ②ZDLM电动大口径套筒调节阀口径的选择 ③ZDLM电动大口径套筒调节阀流量特性选择 ④ZDLM电动大口径套筒调节阀调节速度选择 ⑤ZDLM电动大口径套筒调节阀作用方式选择 ⑥ZDLM电动大口径套筒调节阀泄漏量应满足工艺要求 ⑦ZDLM电动大口径套筒调节阀压差（包括正常工作压差，阀关闭时压差）
